- 商品名稱: CBAT59 防爆投光(泛光) 燈( II B)
- 商品編號: 1006233798901063680

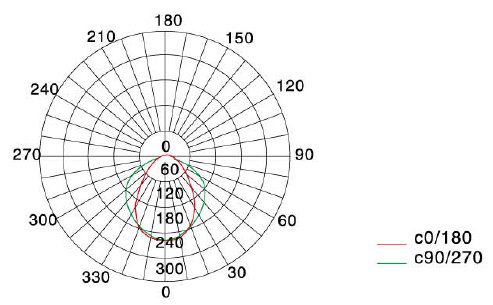

配光曲線
燈具類型 CBAT59配光曲線
cd/1000lm
訂貨須知：
◇本燈具按功率分為250W和400W,按安裝方式分為分體式和一體式，請參考選型表和技術參數選型;
◇本燈具出廠時不配光源和補償電容;
◇燈具出廠常規配E40燈座，如需E27燈座訂貨時應注明;
◇氣體放電光源建議選用亞明、飛利浦品牌。
例:若需訂購CBAT59防爆投光(泛光)燈，配裝光源為高壓鈉燈150W,安裝方式為一體式，配鎮流器，則訂貨型號為“CBAT59-N150WZ一體式”。
-
◇適用于爆炸性氣體環境1區、2區;
◇適用于可燃性粉塵環境20區、21區、 22區;
◇適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境;
◇適用于溫度組別為T1~T4/T3的環境;
◇共有四種不同規格的產品可供選擇;
◇可配裝節能燈、高壓汞燈、金鹵燈、高壓鈉燈、自鎮汞燈;
◇適用于石油、儲存、化工、醫藥、軍工及軍事設施等爆炸性危險環境。
-
-
◇執行標準: GB3836.1、GB3836.2、 IEC60079-0、 IEC60079-1、 EN60079-0、 EN60079-1;
◇防爆標志: Exde II B T3 Gb/Ex tD A21 IP65 T195°C /Exde II B T4 Gb/Ex tD A21 IP65 T130°C
◇額定電壓: AC220V;
◇燈座規格: E27、 E40;
◇配裝光源: Z160、Z250、G175、G250、N150、 N250、 L150、 L175、L250、J42、 J55、J68;
◇可配光源最大長度: 262mm;
◇可配光源最大直徑:中96mm;
◇防護等級: IP65;
◇防腐等級: WF1;
◇引入口規格: G3/4";
◇使用電纜外徑: Φ9mm~Φ14mm。
◇電纜布線。
型號規格
光源 功率(W) 光通量(|m)
燈座規格
防爆標志 防護等級 CBAT59 -Z160 自鎮汞燈 160 2850 E27 Exde II B T3 Gb/
Ex tD A21 IP65 T195°C /
Exde II B T4 Gb/
Ex tD A21 IP65 T130°C
IP54
*IP65
CBAT59-N150 高壓納燈 150 14000 CBAT59-L150 金鹵燈 150 14000 CBAT59-L175 175 14000 CBAT59-J42 節能燈 42 2800 CBAT59-J55 50 3500 CBAT59-J68 68 4200 CBAT59-Z250 自鎮汞燈 250 5000 E40 CBAT59-G175 高壓汞燈 175 7350 CBAT59-G250 250 11025 CBAT59-N150 高壓納燈 150 14000 CBAT59-N250 250 26500 CBAT59-L250 金鹵燈 250 21000 -
◇外殼采用鋁合金壓鑄成型，表面高壓靜電噴塑;
◇平板鋼化玻璃燈罩，抗沖擊性能好;
◇外露緊固件采用高防腐性能不銹鋼材質;
◇桔紋壓花漫發射純鋁板，反射率高，光纖柔和;
◇鎮流器與燈具一體式或分體式設計，滿足多種不同光源使用;
◇支架式和馬路燈安裝方式，滿足各種安裝使用需求;
◇采用支架式安裝，燈具上下照射角度調節范圍大;
◇產品整體結構緊湊，外形美觀、大方;◇光源腔采用螺紋及膠粘隔爆，接線腔采用增安型結構;
◇光源腔采用螺紋蓋，方便開啟檢修和更換光源;
◇內外均設有接地螺釘，燈具可靠接地;
◇電纜布線。
外形特點
分體式安裝適用于配裝節能燈或自鎮汞燈等不需鎮流器的光源;也可配裝高壓汞燈、金鹵燈、高壓鈉燈，但需在燈桿內另配置防爆鎮流器。
一體式安裝適用于配裝高壓汞燈、金鹵燈、高壓鈉燈等氣體放電光源，鎮流器與燈具一體式設計。
◇外殼采用鋁合金壓鑄成型，表面高壓靜電噴塑;
◇平板鋼化玻璃燈罩，抗沖擊性能好;
◇外露緊固件采用高防腐性能不銹鋼材質;.
◇桔紋壓花漫發射純鋁板，反射率高，光纖柔和;
◇鎮流器與燈具一體式或分體式設計，滿足多種不同光源使用; .
◇支架式和馬路燈安裝方式，滿足各種安裝使用需求;
◇采用支架式安裝，燈具上下照射角度調節范圍大;
◇產品整體結構緊湊，外形美觀、大方;
◇光源腔采用螺紋及膠粘隔爆，接線腔采用增安型結構;
◇光源腔采用螺紋蓋，方便開啟檢修和更換光源;
◇內外均設有接地螺釘，燈具可靠接地;
◇電纜布線。
-
型號規格 外形尺寸 A B C D CBAT59- 250W 235 342 540 252 CBAT59-400W 342 450 660 311
