- 商品名稱: BDM 防爆電纜夾緊密封 接頭(IIC、e、 tD)
- 商品編號: 1006236389932359680
訂貨須知 ◇A型產品材質為塑料,無須注明,其它型式的電纜夾緊密封接頭材質按上述型號編寫; ◇常規供貨產品螺紋型式為管螺紋,如有特殊要求請注明。
選型表

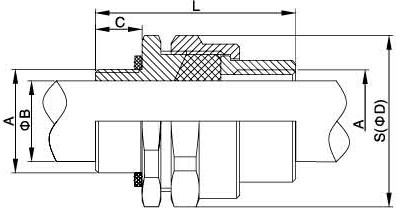

產品型號 產品圖片 外形圖 BDM- I 采用工程塑料壓制而成,單層密封機械式電纜夾緊裝置,具有較強的防水和防腐性能,適用于增安型外殼非鎧裝電纜引入。 規格(A) 適用電纜直徑范圍(B) 螺紋長度(C) 長度(L) 對邊/最大外徑S(ΦC)
防爆標志
防護等級 G1/2" 8~12

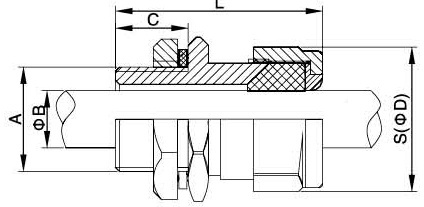

13 41 27(30) Ex e IIC Gb/Ex tD A21 IP66 IP66 G3/4" 13~18 15 49 32(36) G1" 19~24 16 55 41(45) G1 1/4" 16~26 18 57 50(55) G1 1/2" 25~32 15 57 59(65) vG2" 32~42 15 62 69(76) 產品型號 產品圖片 外形圖 BDM- II 采用優質碳素鋼、黃銅或不銹鋼制成,位移式電纜夾緊裝置,具有較強的防水性能,單層密封結構,適用于非鎧裝電纜引入。 規格(A) 適用電纜直徑
范圍(B)螺紋長度
(C)長度
(D)對邊/最大
外徑S(Φc)防爆標志 防護等級 公制 NPT G" M20×1.5S 1/2s 1/2"s 2~10 15 45 27(30) Ex e llC Gb/
ExdllC Gb/
Ex tD A21IP66IP66 M20×1.5 43832 1/2" 9~15 15 45 27(30) M25×1.5S 3/4s 3/4"s 9~15 15 45 33(37) M25×1.5 43894 3/4" 14~20 15 45 33(37) M32×1.5S 1s 1"s 14~20 17 47 38(42) M32×1.5 1 1" 19~25 17 47 38(42) M40×1.5S 11/4s 11/4"s 19~25 17 48 45(49) M40×1.5 44139 11/4" 25~32 17 48 45(49) M50×1.5SS 11/2ss 11/2"ss 25~32 17 50 54(59) M50×1.5S 11/2s 11/2"s 31~36 17 50 54(59) M50×1.5 44137 11/2" 35~40 17 50 54(59) M63×1.5S 2s 2"s 39~45 17 50 64(69) M63×1.5 2 2" 45~50 17 50 64(69) M75×1.5S 2 1/2s 21/2"s 48~56 17 56 82(87) M75×1.5 43882 21/2" 56~65 17 56 82(87) M90×2S 3s 3"s 51~65 17 56 100(105) M90×2 3 3" 64~75 17 56 100(105) M115×2S 4s 4"s 74~84 17 56 120(125) M115×2 4 4" 87~98 17 56 120(125) 產品型號 產品圖片 外形圖 BDM- III 采用優質碳素鋼、黃銅或不銹鋼制成,位移式電纜夾緊裝置,具有較強的防水性能,單層密封結構,適用于非鎧裝電纜引入。 規格A) 適用電纜直徑范圍(B) 螺紋長度(C) 長度(L) 對邊/最大外徑S(Φc) 防爆標志 防護等級 公制 NPT G" M20×1.5S 1/2s 1/2"s 5~10 15 52 27(30) Ex e llC Gb/
Ex d llC Gb/

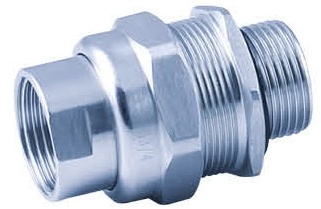

Ex tD A21IP66IP66 M20×1.5 1/2 1/2" 9~15 15 52 27(30) M25×1.5S 3/4s 3/4"s 9~15 15 52 33(37) M25×1.5 3/4 3/4" 14~20 15 52 33(37) M32×1.5S 1s 1"s 14~20 17 54 38(42) M32×1.5 1 1" 19-~25 17 54 38(42) M40×1.5S 11/4s 11/4"s 19~25 17 54 45(49) M40×1.5 11/4 11/4" 25~32 17 54 45(49) M50×1.5SS 11/2ss 1 1/2"ss 25~32 17 59 54(59) M50×1.5S 11/2s 11/2"s 31~36 17 59 54(59) M50×1.5 11/2 11/2" 35~40 17 59 54(59) M63×1.5S 2s 2"s 39~45 17 59 64(69) M63×1.5 2 2" 45~50 17 59 64(69) M75×1.5S 21/2s 21/2"s 48~56 17 63 82(87) M75×1.5 21/2 21/2" 56~65 17 63 82(87) M90×2S 3s 3"s 51~65 17 63 100(105) M90×2 3 3" 64~75 17 63 100(105) M115×2S 4s 4"s 74~84 17 63 120(125) M115×2 4 4" 87~98 17 63 120(125) 產品型號 產品圖片 外形圖 BDM- IⅤ 采用優質碳素鋼、黃銅或不繡鋼制成,位移式電纜夾緊裝置,具有較強的防水性能,單層密封結構,進線端有螺紋連接口,適用于非鎧裝電纜引入。 規格(A) 適用電纜直徑范圍(B) 螺紋長度(C) 長度(L) 對邊/最大外徑S(ΦC) 防爆標志 防護等級 公制 NPT G" M20×1.5 1/2 1/2 4~15 15 52 33(37) ExellC Gb/
ExdllC Gb/

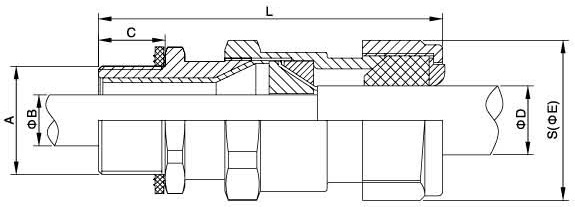

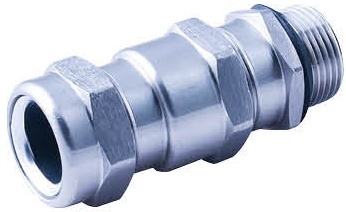

Ex tD A21 IP66IP66 M25×1.5 3/4 3/4 9~20 15 52 38(42) M32×1.5 1 1 13~25 17 54 45(49) M40×1.5 1 1/4 1 1/4 20~32 17 54 54(59) M50×1.5 11/2 1 1/2 32~40 17 59 64(69) M63×1.5 2 2 34~48 17 59 76(82) 產品型號 產品圖片 外形圖 BDM-Ⅴ 采用優質碳素鋼、黃銅或不銹鋼制成,位移式電纜夾緊裝置,具有較強的防水性能,單層密封結構,適用于非鎧裝電纜引入。 規格(A)
出線端電纜最大外徑(B) 進線端電纜外徑范圍(D) 螺紋長度(C) 長度(L) 對邊/最大外徑S(ΦC) 防爆標志 防護等級 公制 NPT G" M20×1.5S 1/2s 1/2"s 11 5~10 15 75 27(30) Exe IIC Gb/
Ex d IIC Gb/
Ex tD A21 IP66

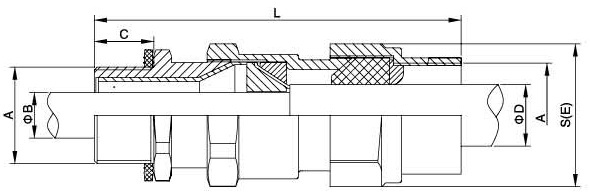

IP66 M20×1.5 1/2 1/2" 11 9~15 15 75 27(30) M25×1.5S 3/4s 3/4"s 16 9~15 15 75 33(37) M25×1.5 3/4 3/4" 16 14~20 15 75 33(37) M32×1.5S 1s 1"s 21 14~20 17 77 38(42) M32×1.5 1 1" 21 19~25 17 77 38(42) M40×1.5S 11/4S 11/4"s 27 19~25 17 80 45(49) M40×1.5 11/4 11/4" 27 25~32 17 80 45(49) M50×1.5S 11/2s 11/2"s 33 31~36 17 80 54(59) M50×1.5 11/2 11/2" 35 35~40 17 80 54(59) M63×1.5S 2s 2"s 43 39~45 17 80 64(69) M63×1.5 2 2” 45 45~50 17 80 64(69) M75×1.5S 21/2s 21/2"s 52 48~56 17 95 82(87) M75×1.5 2/21 21/2" 59 56~65 17 95 82(87) M90×2S 3s 3"s 64 51~65 17 98 100(105) M90×2 3 3" 70 64~75 17 98 100(105) M115×2S 4s 4"s 80 74~84 17 98 120(125) M115×2 4 4" 9o 87~98 17 98 120(125) 產品型號 產品圖片 外形圖 BDM-ⅤI 采用優質碳素鋼、黃銅或不銹鋼制成,位移式電纜夾緊裝置,具有較強的防水性能,單層密封結構,適用于非鎧裝電纜引入。 規格(A)
出線端電纜最大外徑(B) 進線端電纜外徑范圍(D) 螺紋長度(C) 長度(L) 對邊/最大外徑S(ΦC) 防爆標志 防護等級 公制 NPT G" M20X1.5S 1/2S 1/2" 11 5~10 15 86 27(30) Exe IIC Gb/
Ex d IIC Gb/
Ex tD A21 IP66

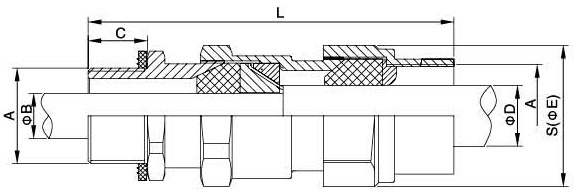

IP66 M20X1.5 1/2 3/4"S 11 9~15 15 86 27(30) M25X1.55 3/4S 3/4" 16 9~15 15 86 33(37) M25X1.5 3/4 1"s 16 14~20 15 86 33(37) M32X1.55 1S 1” 21 14~20 17 90 38(42) M32X1.5 1 11/4"S 21 19~25 17 90 38(42) M40X1.5S 11/4S 11/4" 27 19~25 17 93 45(49) M40X1.5 11/4 11/2"S 27 25~32 17 93 45(49) M50X1.5S 11/2S 11/2" 33 31~36 17 93 54(59) M50X1.5 11/2 2"S 35 35~40 17 93 54(59) M63X1.5S 2S 2" 43 39~45 17 93 64(69) M63X1.5 2 21/2"S 45 45~50 17 93 64(69) M75X1.5S 21/2S 21/2" 52 48~56 17 108 82(87) M75X1.5 2/21 3"S 59 56~65 17 108 82(87) M90X2S 3S 3' 64 51~65 17 108 100(105) M90X2 3 4"S 70 64~75 17 108 100(105) M115X2S 4S 4" 80 74~84 17 108 120(125) M115X2 4 90 87~98 17 108 120(125) 產品型號 產品圖片 外形圖 BDM-ⅤII 采用優質碳素鋼、黃銅或不銹鋼制成,位移式電纜夾緊裝置,具有較強的防水性能,單層密封結構,適用于非鎧裝電纜引入。 規格(A)
出線端電纜最大外徑(B) 進線端電纜外徑范圍(D) 螺紋長度(C) 長度(L) 對邊/最大外徑S(ΦC) 防爆標志 防護等級 公制 NPT G" M20X1.5S 1/2S 1/2"S 11 5~10 15 75 27(30) Exe IIC Gb/
Ex d IIC Gb/
Ex tD A21 IP66
IP66 M20X1.5 1/2 1/2" 11 9~15 15 75 27(30) M25X1.55 3/4S 3/4"S 16 9~15 15 75 33(37) M25X1.5 3/4 3/4" 16 14~20 15 75 33(37) M32X1.5S 1S 1"S 21 14~20 l7 77 38(42) M32X1.5 1 1" 21 19~25 17 77 38(42) M40X1.5S 11/4S 11/4"S 27 19~25 17 80 45(49) M40X1.5 11/4 11/4" 27 25~32 17 80 45(49) M50X1.5S 11/2S 11/2"S 33 31~36 17 80 54(59) M50X1.5 11/2 11/2" 35 35~40 17 80 54(59) M63X1.5S 2S 2"s 43 39~45 17 80 64(69) M63X1.5 2 2" 45 45~50 17 80 64(69) M75X1.5S 21/2S 21/2"'S 52 48~56 17 95 82(87) M75X1.5 2/21 21/2" 59 56~65 17 95 82(87) M90X2S 3S 3"S 64 51~65 17 98 100(105) M90X2 3 3" 70 64~75 17 98 100(105) M115X25 4S 4"S 80 74~84 17 98 120(125) M115X2 4 4" 90 87~98 17 98 120(125) 產品型號 產品圖片 外形圖 BDM-ⅤIII 采用優質碳素鋼、黃銅或不銹鋼制成,位移式電纜夾緊裝置,具有較強的防水性能,單層密封結構,適用于非鎧裝電纜引入。 規格(A)
出線端電纜最大外徑(B) 進線端電纜外徑范圍(D) 螺紋長度(C) 長度(L) 對邊/最大外徑S(ΦC) 防爆標志 防護等級 公制 NPT G" M20X1.5S 1/2S 1/2" 11 5~10 15 86 27(30) Exe IIC Gb/
Ex d IIC Gb/
Ex tD A21 IP66
IP66 M20X1.5 1/2 3/4"S 11 9~15 15 86 27(30) M25X1.5S 3/4S 3/4" 16 9~15 15 86 33(37) M25X1.5 3/4 1"S 16 14~20 15 86 33(37) M32X1.5S 1S 1" 21 14~20 17 90 38(42) M32X1.5 1 11/4"S 21 19~25 17 90 38(42) M40X1.55 11/4S 11/4" 27 19~25 17 93 45(49) M40X1.5 11/4 11/2"S 27 25~32 17 93 45(49) M50X1.5S 11/2S 11/2" 33 31~36 17 93 54(59) M50X1.5 11/2 2"S 35 35~40 17 93 54(59) M63X1.55 2S 2” 43 39~45 17 93 64(69) M63X1.5 2 21/2"S 45 45~50 17 93 64(69) M75X1.55 21/2S 21/2" 52 48~56 17 108 82(87) M75X1.5 2/21 3"S 59 56~65 17 108 82(87) M90X2S 3S 3" 64 51~65 17 108 100(105) M90X2 3 4"S 70 64~75 17 108 100(105) M115X2S 4S 4" 80 74~84 17 108 120(125) M115X2 4 90 87~98 17 108 120(125) 訂貨須知
◇A型產品材質為塑料,無須注明,其它型式的電纜夾緊密封接頭材質按上述型號編寫;
◇常規供貨產品螺紋型式為管螺紋,如有特殊要求請注明。
例:若需訂購BDM電纜夾緊密封接頭,外形代號為II、螺紋規格為G3/4"、材質為不銹鋼,則訂貨型號為“BDM-II-G3/4C。
關鍵詞:- 密封接頭
- 管螺紋
-
◇適用于爆炸性氣體環境1區、2區;
◇適用于可燃性粉塵環境20區、21區、22區;
◇適用于II A、II B、II C級爆炸性氣體環境;
◇廣泛用于石油采煉、儲存、化工、醫藥、軍工及軍事設施等爆炸性危險場所;
◇作為防爆電器設備的一-種配套附件,用于各種鎧裝或非鎧裝電纜。
-
-
◇執行標準:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、GB12476.5、IEC60079
◇防爆標志:Exd IIC Gb/Exe IIC Gb/Ex tD A21 IP66
-
◇采用優質碳素鋼、不銹鋼或黃銅制成;
◇A型產品為塑料材質,螺紋規格為管螺紋,適用于增安腔外殼做電纜引入裝置;
◇多種不同型式產品,滿足不同安裝要求;
◇B~H型產品螺紋規格可根據用戶要求特制,如NPT螺紋,英制及公制等各種非標螺紋。
◇產品可用于夾緊鎧裝電纜;
-
